| SPIER Kofferaufbauten

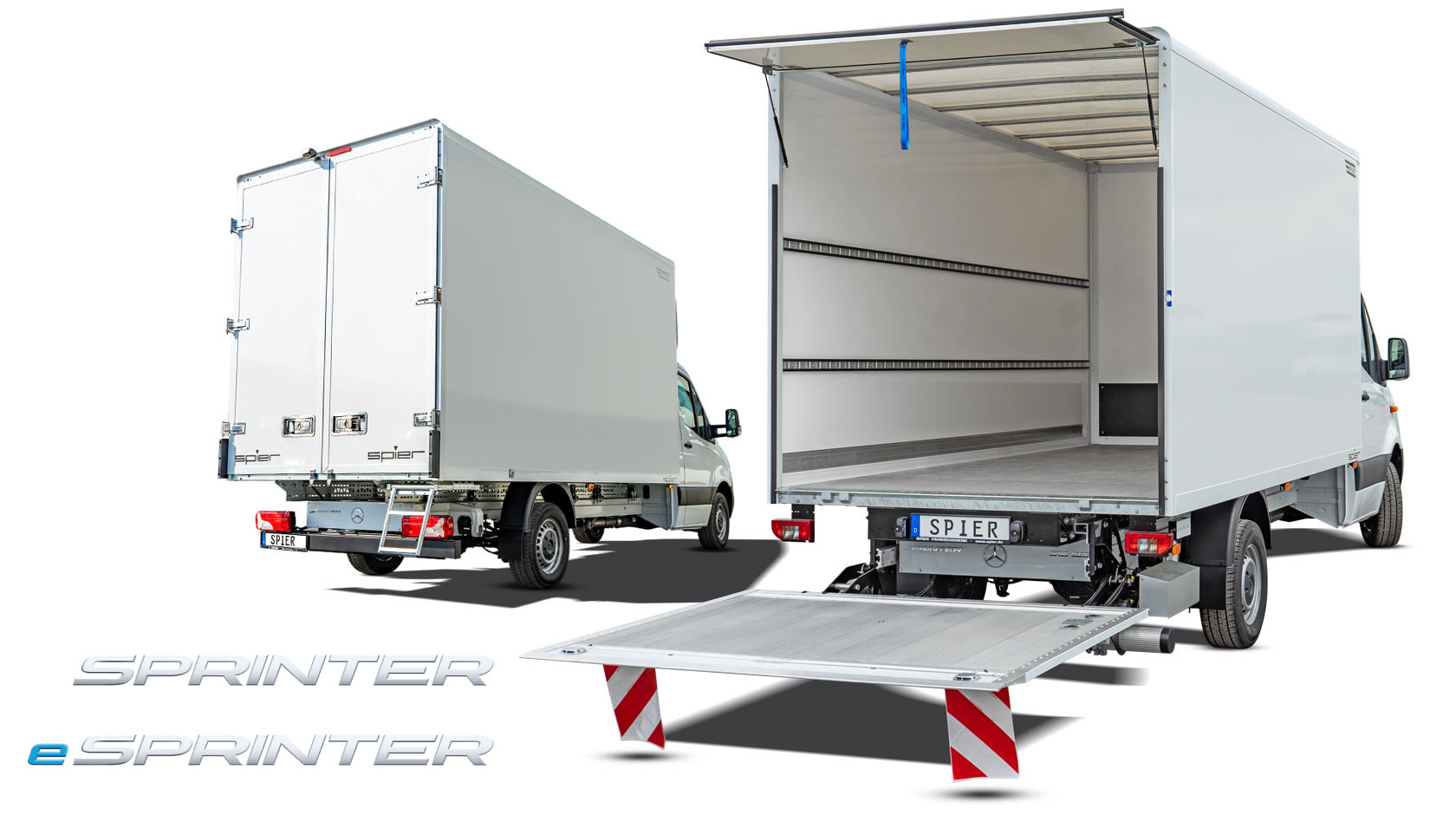

▶ Der leichte, robuste Kofferaufbau Athlet S besteht aus GFK-beschichteten glatten Plywood-Mehrschichtholzplatten. Kombiniert wird eine hohe Nutzlast und ein großes Transportvolumen. Er überzeugt durch seine Geräumigkeit, eine umfangreiche, praxisgerechte Serienausstattung und die angenehme Helligkeit im Innenraum. Der Laderaum misst im Lichten ca. 4.350 x 2.060 x 2.100 mm (L/B/H).

▶ Der gewichtsoptimierte, stabile Kofferaufbau Athlet S+ besteht aus glatten GFK-beschichteten Sandwich-Leichtbauplatten. Kombiniert wird eine nochmal höhere Nutzlast und großes Transportvolumen. Er überzeugt, wie der Athet S, durch Geräumigkeit, umfangreiche, praxisgerechte Serienausstattung und den hellen Laderaum. Der Laderaum misst im Lichten ca. 3.550 x 2.060 x 2.100 mm (L/B/H).

Die SPIER Athlet S und Athlet S+ Kofferaufbauten sind für die Tonnageklasse 3,5 - 5,0 t zGG. in verschiedenen Ausführungen und Radständen erhältlich. Der Heckabschluss kann mit Doppelflügel-Hecktüren oder mit einer Ladebordwand ausgerüstet werden. Die SPIER Athlet S und Athlet S+ Kofferaufbauten sind für 3 Radstände, 2 Kofferlängen und in Sonderhöhe lieferbar!  ▶ Siehe unten

Kofferaufbauten für Mercedes-Benz Transporter | VanSolution

| Athlet S / Athlet S+ | Merkmale

Merkmale / Vorteile der SPIER Kofferaufbauten Athlet Erhöhte Stabilität und optimierte Aerodynamik durch abgerundete Aluminiumprofile Stabile Sockelscheuerleisten 60 mm hoch, als Paletten-Anfahrschutz für Aufbauwände Wandstärke: ca. 17 mm Bodenstärke: ca. 15 mm Serienmäßig Arktikweiß eingefärbt (entsprechend der Mercedes-Benz Lackierung) Bodenbelastbarkeit durch Rollbehältnis und Hubwagen: ca. 750 kg Bodenbelastbarkeit (Flächenlast): ca. 300 kg/qm Serienmäßige Airline-Schiene links und rechts im seitlichen Außenrahmen integriert zum Fixieren von Ladegut mit Zurrgurten bzw. Gurtbändern mit Fittings, max. Zugbelastung (nach EN 12640:2019): 800 daN (in Abhängigkeit von einem geeigneten Fitting) Ladungssicherungsprüfung nach VDI 2700, EN 12195 (Teil 1), ADR und EN 12642-2001/2004 Unterbau korrosionsgeschützt

WICHTIGER HINWEIS: ▶ Alle abgebildeten Angaben erheben keinen Anspruch auf Richtigkeit. Im Zuge einer Produktweiterentwicklung können sich Änderungen ergeben. Eine Haftung für Tippfehler / Irrtümer bei der Erstellung schließen wir explizit aus! Es gelten unsere ▶ Allgemeinen Geschäftsbedingungen AGBs

DER Vorteil für Transporte mit hohem Ladegut

| Kofferaufbau Sonderhöhe

Der Kofferaufbau mit zusätzlicher Ladehöhe ermöglicht den Transport von besonders hohem Ladegut, beispielsweise von Möbeln. Die zusätzliche Höhe ist für verschiedene Varianten des Kofferaufbaus Athlet S und Athlet S+ erhältlich.

Code	Kurzbeschreibung	Aufbauhöhe i.L. mm (ca.)
KS56	Sonderhöhe Athlet S / Athlet S+	2.370

Ein weiteres wichtiges Merkmal des Kofferaufbaus Athlet S / Athlet S+ mit Sonderhöhe ist
die Heckportal-Durchgangshöhe von ▶ 2.326 mm.

Sonderhöhe ▶ ohne Ladebordwand
Beschreibung	Gewicht kg (ca.)	Beschreibung	Gewicht kg (ca.)
Athlet S i.V.m.  KS31	50,9	Athlet S+ i.V.m.  KS32	22,6
Athlet S+ i.V.m.  KS33	22,6	Athlet S+ i.V.m.  KS34	24,9
Athlet S i.V.m.  KS35	40,4	Athlet S+ i.V.m.  KS36	13,3
Athlet S i.V.m.  KS37	20,6	Athlet S+ i.V.m.  KS38	22,6
Sonderhöhe ▶ mit Ladebordwand
Beschreibung	Gewicht kg (ca.)	Beschreibung	Gewicht kg (ca.)
Athlet S i.V.m. KS31 + (KS40 / KS58 / KS66)	46,9	Athlet S+ i.V.m. KS32 + (KS40 / KS58 / KS66)	18,6
Athlet S+ i.V.m. KS33 + (KS40 / KS58 / KS66)	18,6	Athlet S+ i.V.m. KS34 + (KS40 / KS58 / KS66)	20,9
Athlet S+ i.V.m. KS35 + (KS40 / KS58 / KS66)	35,7	Athlet S+ i.V.m. KS36 + (KS40 / KS58 / KS66)	14,3
Athlet S i.V.m. KS37 + (KS40 / KS58 / KS66)	15,6	Athlet S+ i.V.m. KS38 + (KS40 / KS58 / KS66)	18,6

HINWEIS: Für diesen Kundenwunsch-Code ist der Mastercode Kofferaufbau Fa. Spier (PA1) erforderlich.

Seiteneinstiege platziert nach Wunsch

| Seitentür rechts vorne/hinten

Die Seitentür auf der rechten Seite des Kofferaufbaus (vorne oder hinten) ermöglicht einen zusätzlichen Zugang zum Laderaum. Das kann das Be- und Entladen beispielsweise längs zur Straße einfacher und komfortabler machen. Das lichte Durchlademaß an der Tür beträgt (H x B) ca. 1.900 x 1.000 mm.

Vorteile auf einen Blick

• Praktisches Einhand-Verschluss-System in niedriger Griffhöhe
• Gleichzeitige obere und untere Verriegelung
• Ausziehbarer Einstiegstritt unter dem Boden
• Eine seitliche Halteschlaufe im Türrahmen
• Türblatt aus stabilem wärme- und geräuschdämmenden Sandwich-Element
• Innenliegender Türverschluss und Feststeller auf der Außenwand
• Seitentür wird außen im Farbton des Aufbaus lackiert

HINWEIS: Wird die zusätzliche Seitentür ausgewählt, empfiehlt sich jedoch die Komplettlackierung des Kofferaufbaus, die über die Kundenwunsch-Code Kofferlackierung analog Fahrerhaus (KS42) bzw. Kofferlackierung metallic analog Fahrerhaus (KS69) bestellt werden kann. ▶ Die Zurreinrichtungen an der Innenseite der Seitentür entfallen!

Code	Beschreibung / Merkmale	Gewicht kg (ca.)
KS43	Seitentür rechts ▶ vorne	33,7
		i.V.m. KS31 / KS32 / KS33 / KS34 / KS35 / KS36 / KS37 / KS38
Weitere Merkmale der Seitentür rechts vorn: Die Position der Seitentür bei Baumustern mit Radstand 3.665 mm bzw. 3.924 mm (A2): ▶ ca. 800 mm von der Innenseite der Stirnwand entfernt
Die Position der Seitentür bei Baumustern mit Radstand 4.325 mm (A3): ▶ ca. 1.200 mm von der Innenseite der Stirnwand entfernt
KS44	Seitentür rechts ▶ hinten	33,7
		i.V.m. KS31 / KS32 / KS33 / KS34 / KS35 / KS36 / KS37 / KS38
Weitere Merkmale der Seitentür rechts hinten: Die Position der Seitentür ist bei allen Radständen ▶ ca. 315 mm von der Außenseite des Heckrahmens entfernt eingebaut
HINWEIS: Für diesen Kundenwunsch-Code ist der Mastercode Kofferaufbau Fa. Spier (PA1) erforderlich.

Bequemes Ein-/Ausladen für 3,5 - 5,0t zGG Möbeltransporteure

| Ausziehtreppe

Vorteile auf einen Blick

• Sicherer und bequemer Zugang zum Laderaum (z.B. als Möbeltransporter)
• Treppen sind komplett unter den Unterbau des Koffers einschieb- und während der Fahrt sicher dort verstaubar
• Material der aus feuerverzinktem Stahl und somit sehr robust und korrosionsfest..



Hinweis: Für diesen Kundenwunsch-Code ist der Mastercode Kofferaufbau Fa. Spier (PA1) erforderlich.
Diese Treppen können nicht in Kombination mit einer Ladebordwand geordert werden.

Code	Beschreibung	Gewicht kg (ca.)
KS57	Ausziehtreppe ▶ 4-stufig	38,0
	Für Athlet Kofferaufbau ▶ 3,5t zGG. - für Verteiler-, Möbel-, und Ausstellungsfahrzeuge geeignet. Rutschfeste Sicherheits-Laufroste Stufentiefe 242 mm Gesamtbreite 705 mm Höhe der Treppe im Ausgezogenen Zustand 800 mm - 950 mm i.V.m. KS31 / KS32 / KS33 / KS34 / KS35 / KS36 / KS37 nicht i.V.m. KS39 / KS41 / KS58 / KS66 / KS67 / KS40 / KS71
KS71	Ausziehtreppe ▶ 5-stufig	48,1
	Für Athlet Kofferaufbau ▶ 5,0t zGG. - für Verteiler-, Möbel-, und Ausstellungsfahrzeuge geeignet. Rutschfeste Sicherheits-Laufroste Stufentiefe 240 mm Gesamtbreite 810 mm Höhe der Treppe im Ausgezogenen Zustand 800 mm - 950 mm i.V.m. KS35 / KS36 / KS36 / KS37 nicht i.V.m. KS39 / KS41 / KS58 / KS66 / KS40 / KS57

Schweres Frachtgut leicht be- und entladen

| Ladebordwand ▶ DHOLLANDIA

Die DHOLLANDIA Ladebordwand ist eine leistungsfähige Hubladebühne mit einer Tragkraft von ca. 750 kg. Nach dem Aufklappen lässt sich die große, ca. 1.600 mm hohe Aluminiumplattform als Hubladebühne horizontal ausrichten und absenken, sodass schwere Rollcontainer, Paletten oder Ähnliches bequem ein- und ausgeladen werden können.
Die Aluminiumplattform besitzt an beiden Seiten jeweils eine Abrollsicherung für Rollbehälter. Die Ladebordwand wird anstelle der Standard-Hecktüren als neue Rückwand des Kofferaufbaus montiert. Sie schließt den Laderaum zusammen mit der oberhalb der Plattform montierten Ausstellklappe heckseitig komplett ab. Da die Ladebordwand außen am Kofferaufbau befestigt wird, bleibt der geräumige Laderaum vollständig nutzbar.

Code	Beschreibung	Gewicht kg (ca.)
KS58	DHOLLANDIA Ladebordwand ▶ 750 kg
▶ Athlet S / S+ 3,5 und 5,0t zGG, für alle Radstände
DHOLLANDIA DH-LMA08-750 i.V.m. KS31 / KS32 / KS34		195
DHOLLANDIA DH-LMA08-750 i.V.m. KS35 / KS36 / KS37 / KS38		210
Code-Bedingung SA Daimlercode C71 entfällt nur i.V.m. E2I + E36 + ED4 + EV3 + KA3 + L76 + L90 + PV1 nicht i.V.m. Q20 / Q22 / Q50
Code-Bedingung nicht i.V.m. KS39 / KS57 / KS62 / KS66 / KS40 Q20 / Q22 / Q50 / KS71
KS41	Kugelkopfkupplung i.V.m. DHOLLANDIA Ladebordwand (ohne Abb.)	33,9
▶ Athlet S / S+ 3,5 und 5,0t zGG, für alle Radstände
Code-Bedingung i.V.m. KS31 / KS32 / KS34 / KS35 / KS36 / KS37 / KS38 + E43 + KS58 nicht i.V.m. KS39 / KS57 / KS40 / KS62 / KS66 / KS71
Die Montage einer Kugelkopfkupplung am Heck ermöglicht bei Bedarf den Anhängerbetrieb in Kombination mit einer Ladebordwand am Zugfahrzeug Ermöglicht Anhängerbetrieb ▶ nur in Kombination mit Ladebordwand verfügbar Anhängersteckdose 13-polig

... für Oberflächen und länderspezifische Gegebenheiten

| Steuerungscode

Code	Beschreibung
KS67	Eloxierte Oberfläche Ladebordwand
	(reiner Steuerungs-Code für Oberflächen)
KS68	Schweiz Paket
	(reiner Steuerungs-Code für dreisprachige Aufkleber u. Bedienungsanleitungen)

WENNS SCHNELLER GEHEN MUSS: Kofferaufbauten mit besonders schneller Verfügbarkeit!

| Zusatzoption "PRIO-PRIO" zum Athlet S+ Kofferaufbau

Priorisierung des Kofferaufbaus Athlet S+ 3,5t zGG, Radstand 4.325 mm. Schnell bestellt - schneller aufgebaut - schneller einsetzbar!

Vorteile auf einen Blick Umbaudauer max. 10 Arbeitstage nach Fahrzeuganlieferung bei SPIER* Priorisierung als Zusatzoption mit separater Rechnung zum VanSolution-Lieferumfang**

Der festgelegte Lieferumfang beinhaltet

Code	Beschreibung
KS34	Aufbau Athlet S+ 3,5 t zGG	Radstand 4.325 mm
KS47	Windleitkörper
KS40	BÄR Ladebw. (750 kg)	... oder Hecktüren
KS55	Rückfahrkamera	... für MBUXMultimediasysteme
	zzgl. beliebiger Ladungssicherung

HINWEIS: ▶ Nicht (!) wählbare Ausstattungen sind

Code	Beschreibung
KS42	Kofferlackierung RAL analog Fahrerhaus
KS69	Kofferlackierung METALLIC analog Fahrerhaus
KS43	Seitentüre rechts vorne
KS44	Seitentüre rechts hinten
KS56	Sonderhöhe 2.370 mm für Athlet S+

* Zzgl. der Transportzeit von Steinheim zum Zielort (Lieferumfang Mercedes-Benz); begrenzte Verfügbarkeit
** Rechnungsadresse bei Auftragserteilung notwendig

▶ SPIER PRIO-PRIO-Flyer hier downloaden

ALS KOMPLETTPAKET

| Verschleissschutz

Code	Beschreibung
KS65	Verschleißschutzpaket bestehend aus:
	Stirnwandrammschutz Erhöhung Sockelscheuerleisten

Für folgende Code (ohne Seitentür) ▶ außer bei ...	Gewicht kg (ca.)
i.Vm. KS31 / KS34 ▶ außer bei KS43 / KS44	8,2
i.V.m. KS32 ▶ außer bei KS43 / KS44	7,3
i.V.m. KS33 ▶ außer bei KS43 / KS44	7,3
i.V.m. KS35 / KS36 ▶ außer bei KS43 / KS44	8,7
i.V.m. KS37 / KS38 ▶ außer bei KS43 / KS44	7,6

Für folgende Code (mit Seitentür)	Gewicht kg (ca.)
i.V.m. KS31 / KS34 bei KS43 / KS44	7,5
i.V.m. KS32 bei KS43 / KS44	6,6
i.V.m. KS33 bei KS43 / KS44	6,6
i.V.m. KS35 / KS36 bei KS43 / KS44	8,0
i.V.m. KS37 / KS38 bei KS43 / KS44	6,9

ALS KOMPLETTPAKET ▶ für Athlet S

| Möbelpaket

Code	Beschreibung
KS62	Möbelpaket i.V.m. Plywood Koffer (Athlet S) bestehend aus:
	Zurrmulden, Stahl verzinkt, in Seitenwände eingelassen Bündiger Abschluss mit Wandoberfläche - keine Einschränkung im Laderaum 2 Reihen - Anordnung im Koffer vom Boden aus H: 600 mm + 1.200 mm Abstand zwischen den Mulden 300 mm 10 KN Zugfestigkeit pro Mulde Senkrecht stehender Stab in Zurrmulden eingeschweißt zum Befestigen von Sperrstangen oder Einhaken von Spanngurten
	Zurrmulden, Stahl verzinkt, in Stirnwand eingelassen -> wie Seitenwand H: 600 mm + 1.200 mm
	Nadelfilz Auskleidung Grau 3,5 mm Stärke Einseitig selbstklebend, auf Seiten- und Vorderwand Gewicht: 450g/m²
	Ausziehtreppe 4-stufig (siehe Code KS57)

Für folgende Code	Paket-Gewicht kg (ca.)
Möbelpaket i.V.m. KS31	48,6
Möbelpaket i.V.m. KS35	48,9
Möbelpaket i.V.m. KS37	47,3
Möbelpaket i.V.m. KS31 + KS56	49,3
Möbelpaket i.V.m. KS35 + KS56	49,7
Möbelpaket i.V.m. KS37 + KS56	48,0

FÜR MEHR STAURAUM AM FAHRZEUG

| Staukasten

Im praktischen Kunststoff-Staukasten können Werkzeuge, Seile, Spanngurte oder andere Utensilien sicher und spritzwassergeschützt aufbewahrt werden. Der Staukasten ist unterhalb des Kofferaufbaus am Fahrzeugrahmen befestigt und ca. 500 x 370 x 400 mm (L/B/H) groß.

Hinweis: Für diesen Kundenwunsch-Code ist der Mastercode Kofferaufbau Fa. Spier (PA1) erforderlich.

Code	Beschreibung	Gewicht kg (ca.)
KS48	Kunststoff-Werkzeugkiste/-Staukasten	7,0

	Drehriegelverschluss mit Schließzylinder Inklusive 2 Schlüssel Mit Witterungsschutz für Schloss Mit 2-Punkt-Verriegelung
	Äußerst robuste und sichere Baureihe Mit großer Logofläche Temperaturbeständigkeit -70 °C bis +100 °C
	Optimale Dichtigkeit Durch innenliegenden Deckel Mit Labyrinthdichtungsfunktion und EPDM-Weichdichtung Integriertes Scharniersystem
	Werkstoff/Farbe: Gehäuse: Kunststoff (PE) / schwarz Befestigungswinkel: Stahl (KTL-beschichtet) / schwarz

Für mehr Sicherheit

| Seitlicher Anfahrschutz

Code	Beschreibung	Gewicht kg (ca.)
KS50	Seitlicher Anfahrschutz	8,8 - 10,4

	Einreihiger Seitenanfahrschutz  ▶ hohe Stabilität Wird bei 5t zGG (BM907155, BM907153) standardmäßig verbaut
	Geringe Verletzungsgefahr Vorne mit abgerundetem Abweiser Hinten mit eingesteckter Endkappe
	Werkstoff /Farbe Seitenschutzprofil: Aluminium Silber eloxiert Konsole: Stahlblech RAL 9005 mattschwarz lackiert Abweiser: Aluminium Silber eloxiert Endkappe: Kunststoff schwarz
	HINWEIS i.V.m. mit Code KS48 (Staukasten): für alle Fahrgestelle: -0,68 kg i.V.m. mit Code KS48 (Staukasten) und KS43 (Seitentür vorne): für alle Fahrgestelle: +1,78 kg

Für gute Rundumsicht

| Rückfahrkamera

Originale MB-Kamera. Die Kamera wird ohne weitere Änderungen am Gehäuse verwendet und sorgt für mehr Sicherheit beim Rückwärtsfahren. Die Sichtbarkeit des Fahrzeughecks und der Kugelkopfkupplung ist gewährleistet. Die Montage erfolgt am oberen Heckprofil.

Code	Beschreibung	Gewicht kg (ca.)
KS55	Rückfahrkamera für MBUX Multimediasysteme	0,7
	i.V.m. KS31 / KS32 / KS33 / KS34 /KS35 / KS36 / KS37 / KS38
